De la optimización del recurso hídrico a la producción de energía
En San Juan hay centrales hidroeléctricas en funcionamiento y otras en ejecución.
San Juan tiene aproximadamente un 97 % de su superficie
cubierta por montañas y desiertos y una muy escasa precipitación, sus aportes
de agua están dados básicamente por las precipitaciones níveas en la
cordillera. Es por ello que, a modo de sustentar el crecimiento de la población
y de las actividades agrícolas e industriales locales y de los valles
cordilleranos, el almacenamiento, cuidado y uso racional del agua, entre otras,
son cuestiones históricas en San Juan.
En este sentido, San Juan tiene como prioridad las energías renovables, dado por un lado la necesidad de almacenar agua para el abastecimiento de la población, para el incremento del área agrícola y para la provisión de nuevos emprendimientos industriales; y por otro, para generar hidroelectricidad que reviertan la dependencia energética de la provincia desde otras regiones.
En San Juan hay centrales hidroeléctricas que ya están desarrolladas y otras que están en proceso.
Las desarrolladas:
Central
Hidroeléctrica Punta Negra

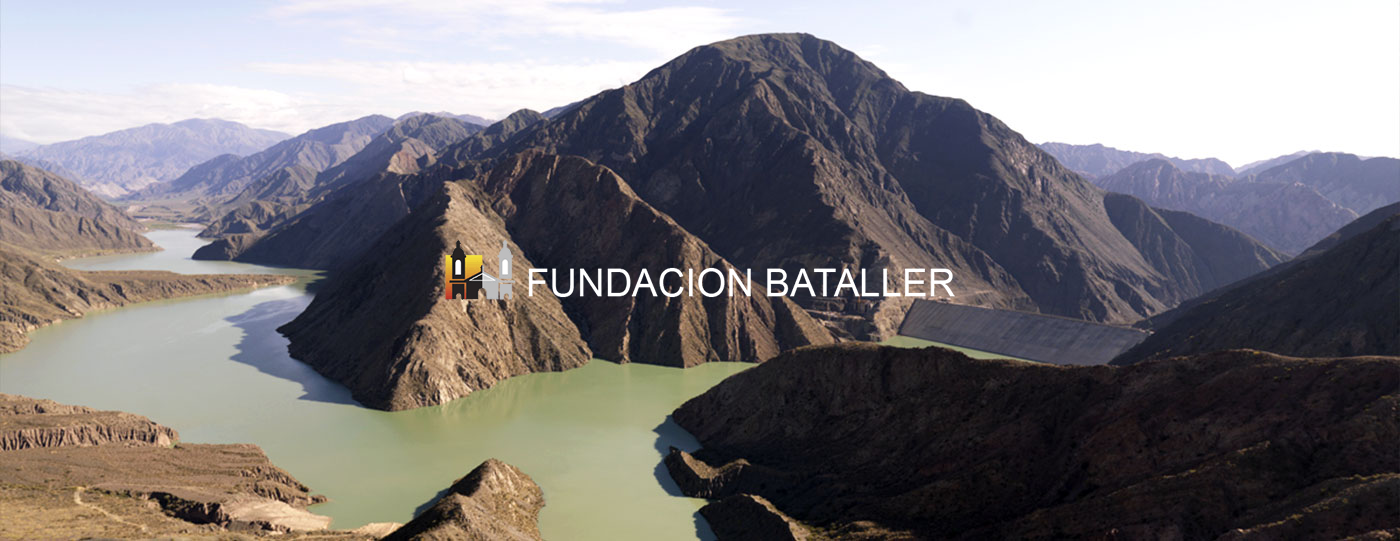

Ubicado sobre el Río San Juan, al oeste a 28 km de la Ciudad de San Juan, y 17 km aguas arriba de la Presa de Quebrada de Ullum al este a 16 km aguas debajo de la Presa Los Caracoles.
Las obras principales que lo constituyen y que están en
ejecución son las siguientes:
- Toma en el embalse, Conducción del agua y Casa
de Maquinas (Central Hidroeléctrica). Todas estas obras se emplazan en la
margen izquierda de la Presa. La formación del embalse para almacenar el agua
implica la construcción de la presa y de obras accesorias principales:
ALIVIADERO y DESCARGADOR DE FONDO.
- El Aliviadero, es una obra de seguridad para
evacuar altos volúmenes de agua que excedan la capacidad del embalse y su
ubicación tiene lugar en la margen izquierda. Es de libre, sin compuertas; de
superficie con canal /rápida exterior.
- El descargador de fondo, es utilizado para el
desvío del río durante la construcción de la presa, el mismo, se encuentra
ubicado en la margen derecho. Se instalaron compuertas para cerrar el paso del
agua permitiendo el llenado del embalse.
La presa es de tipo "CFRD", es decir su
cuerpo está formado por rellenos naturales de arena y Grava compactados
protegidos por una pantalla impermeable de hormigón armado en la cara en
contacto con el agua del embalse. El espejo de agua ocupa 1.250 ha. La
elevación de Coronamiento es de 958 msnm, mientras que la altura sobre el lecho
del río es de 97 m.
Sección de la presa en el cauce del río indicando
los niveles y volúmenes alcanzados a la fecha por los rellenos del cuerpo
estructural.
Asimismo en la presa, en el sector de margen
derecha y en el cauce del río, se están ejecutando las etapas iniciales de la pantalla
impermeable.
Central
Hidroeléctrica Cuesta del Viento
Ubicado en el tramo medio del Río Jáchal, sobre la Ruta Provincial Nº 150. A 170 km de la Ciudad de San Juan, en la localidad de Rodeo, Departamento Iglesia sobre el Río Jáchal.
Con la puesta en marcha de Cuesta Del Viento se obtiene un
aporte energético anual del orden de los 28 GWh de energía no contaminante. En
cuanto a la demanda eléctrica esta Central está interconectada al Sistema
Nacional.
Central Hidroeléctrica:
- Cuenta con una turbina Kaplan de eje vertical,
acoplada a una unidad generadora de 10,8 MVA de potencia instalada. Cuyo Caudal
de diseño es de 18 m³/s. Salto Neto: 67 metros. Potencia nominal: 8.9 MVA.
Estación transformadora de 1 transformador de Tensión de 10.8 MVA de potencia y
tres campos de maniobra.
La misma fue concesionada a EPSE para su
reparación y preparación de ingreso efectivo al mercado, y posterior operación
y mantenimiento. La empresa Hidrocuyo S.A. es la actual adjudicataria de la
operación y mantenimiento de la central mediante contrato con EPSE.
Presa:
- Es del tipo de materiales sueltos, con núcleo
impermeable de arcilla, limo arena y ripio compactados. La altura desde su
fundación sobre el lecho del río es de 62 metros, y el ancho de su coronamiento
es de 320 metros. El volumen de materiales que constituyen el cuerpo de la
misma es de 3.000.000 m³. El embalse permite retener hasta 206 Hm³ de agua,
formando un lago de 12.8 km² de superficie.
Está compuesta por un núcleo de arcillas
cuidadosamente tratadas y compactadas que materializan el muro impermeable de
la presa. A los efectos de proteger este elemento impermeable del oleaje,
lluvias, vientos, sismos, cuenta con espaldones aguas arriba y aguas abajo
compuesto por capas, casi verticales, de distintos materiales graduados y
compactados como: arena (filtros), ripio sin arena (piedra pelada), ripio y
roca partida (rip rap).
Central

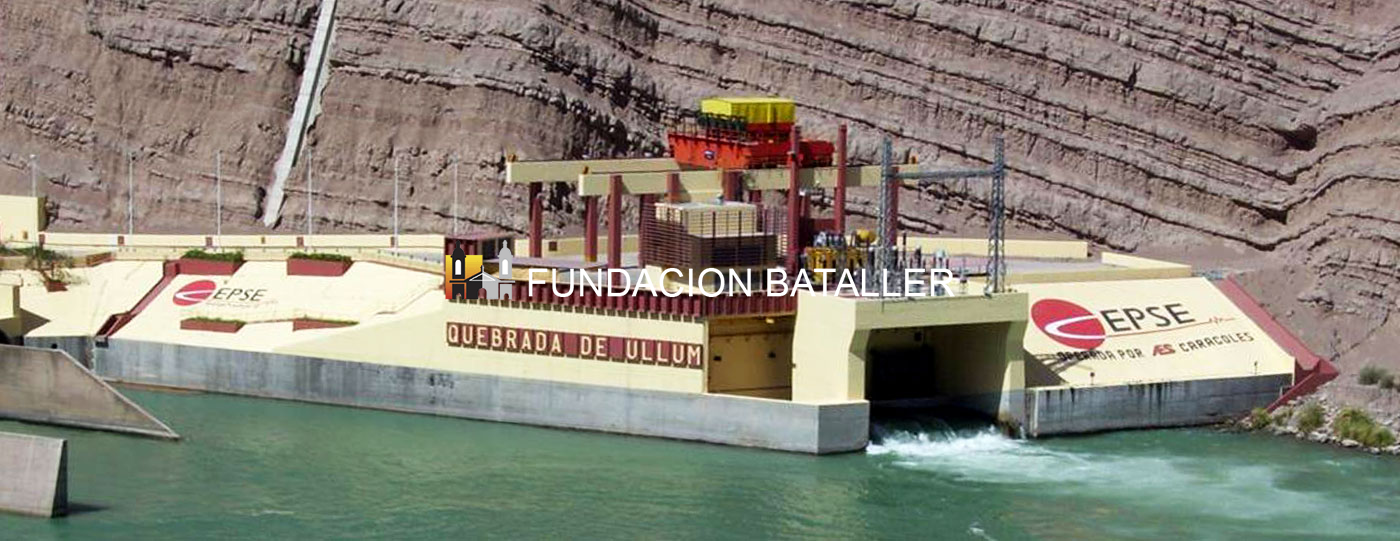

Hidroélectrica a Pie de Presa Quebrada de Ullum
Ubicado sobre el Río San Juan, en la Ruta Provincial Nº 60 a 20 km de la Ciudad de San Juan. Aguas arriba del Dique Nivelador José Ignacio de la Roza.
La Central Quebrada de Ullúm está ubicada sobre el Río San
Juan, aproximadamente a 20 Km de la Capital de la Provincia de San Juan. El
acceso a la misma se realiza por la Ruta Provincial Nº 60, la cual vincula la
Capital de la Provincia con el Departamento de Ullum.
El aprovechamiento hidroeléctrico se constituye
por un cierre principal sobre el cauce del Río San Juan, realizado mediante una
Presa de materiales sueltos sobre la margen derecha y sobre la izquierda se
completa por medio de un vertedero libre. En este último sector se constituyen
la Aducción, la Tubería de presión interna, la Casa de Máquina y la playa de
132 kV.
El caudal de generación de ésta Central está
condicionado por las erogaciones que deben realizarse desde el embalse de
Ullum, a los efectos de satisfacer la demanda racional de agua que se requiera
para regadío en el Valle de Tulum. Por las características de su turbina, del
tipo Kaplan, puede generar un amplio rango de caudales, desde los 21 m³/seg y
hasta 105 m³/seg si el año hidrológico lo permite.
La limitación de la producción de energía está
impuesta por las necesidades de riego, lo que hace que esta Central tenga las
características de una Central de Pasada.
Central
Hidroeléctrica Los Caracoles
El Aprovechamiento Hidroenergético Los Caracoles, se encuentra emplazado en medio del tramo del Río San Juan en el límite de las Localidades de Ullum y Zonda; ubicado en el kilómetro 54 sobre la Ruta Provincial Nº 12, que une la Ciudad de San Juan con Calingasta.
El área de influencia directa comprende los Valles de Ullum, Zonda y Tulum, comprendiendo los Departamentos de Ullum, Zonda, Chimbas, Rivadavia, Rawson, Santa Lucía, Pocito, Sarmiento, Albardón, Angaco, San Martín, Caucete y 25 de Mayo.
Respecto a la vida útil, de esta presa, podemos decir,que es conocida la gran cantidad de material sólido que trae anualmente el río San Juan. El valor medio es de 3,4 millones de m³/año, cifra que resulta equivalente a un tercio aproximadamente de lo que demandó la construcción de la presa Los Caracoles. En este sentido, este efecto se verá mitigado, una vez concluida la construcción de la Presa del Complejo Hidroeléctrico El Tambolar, ubicado, aguas arriba de la presa Los Caracoles.
En Desarrollo:
Central Hidroeléctrica El Tambolar
Al sur del continente americano, en el centro oeste de la
República Argentina. Un oasis se abre paso en el medio del desierto, la
provincia de San Juan. Con la mayor parte de su territorio cubierto por
montañas, un clima cálido y seco, con una marcada amplitud térmica y un
promedio de 300 días de sol pleno al año. San Juan se destaca tanto por su
versatilidad, como por la pujanza de su gente.
Promoviendo el desarrollo integral de sus
habitantes y afianzando un clima favorable para los negocios sustentables. Con
el orgullo de quien le ha ganado al desierto, San Juan presenta hoy una
estructura económica diversificada.
Con presencia de un complejo agroindustrial, que
incluye la vitivinicultura, la olivicultura la horticultura y la fruticultura.
Una producción que se abre y brinda cada año a nuevos mercados internacionales.
La minería, noble actividad económica, se consolida
en el tiempo como factor de desarrollo destacado. Una sólida infraestructura
vial, edilicia y de servicios vincula y sienta las bases para el crecimiento de
todo el territorio.
San juan también ofrece considerables ventajas al
inversor extranjero. Una provincia ordenada económica y fiscalmente, en
estabilidad institucional, con equilibrio laboral, sin conflictos. Creemos que
lograr que la riqueza natural se transforme en desarrollo humano es prioridad,
también creemos que más inversiones y un fuerte trabajo en conjunto traerán una
mayor calidad de vida y ese es nuestro genuino objetivo. Decidimos crecer y por
eso todo es posible.
Por todo ello la provincia de San Juan se fundó y
continuó en el cuidado y mejor aprovechamiento de uno de sus recursos más valiosos,
el agua.
El río San Juan es la principal fuente de
aprovechamiento hídrico de la provincia. Los flujos de agua que transporta el
río son vitales para el riego de la región y para el consumo humano. Los
aprovechamientos con embalses sobre el cauce proporcionan la posibilidad de
almacenar el agua para poder regular un uso coordinadamente con los aportes
naturales que proporciona el río, como así la instalación de centrales
hidroeléctricas permite producir energía eléctrica al paso del agua retornando
la misma finalmente al Sistema de Riego.
Los volúmenes de agua que transporta el río son
importantes para el riego de la región y consumo humano. Los embalses sobre el
cauce proporcionan una regularización a la variación estacional propia de los
escurrimientos naturales y las centrales hidroeléctricas producen energía
garantizando el retorno del agua utilizada al sistema de riego.
El desarrollo de los aprovechamientos
hidroenergéticos sobre el río San Juan, permite mantener el crecimiento que
tiene la provincia en sus distintos sectores.
Desde 1967 con la construcción del Complejo la
Olla en Ullum, San Juan viene sosteniendo un vigoroso plan de aprovechamiento
del río. Dicho Plan, “El Sistema De Aprovechamiento Múltiple del Río San Juan”
es impulsado actualmente por el Poder Ejecutivo del Gobierno de San Juan y
desarrollado por la empresa Energía Provincial Sociedad del Estado (EPSE).
Ahora, el nuevo Proyecto Hidroenérgetico El
Tambolar que conforma parte de este Sistema Múltiple de aprovechamiento del río
permitirá incorporar 70 Megavatios (70 MW), al Sistema eléctrico Sanjuanino y
nacional, como eslabón continuador del complejo Hidroenérgetico Los Caracoles
de 125 Megavatios (MW), Punta Negra, 65 Megavatios(MW), Quebrada de Ullum, 45
Megavatios(MW), Ullum, La Olla , 44 Megavatios(MW), todos actualmente en
operación.
SU HISTORIA
El Proyecto Hidroeléctrico El Tambolar fue objeto
de particular análisis en distintas oportunidades. Particularmente en
1974/1975, la empresa Agua y Energía Eléctrica realizó la primera exploración
geológica-geotécnica.
En 1986 a 1987, la firma Electroconsult efectuó un
“Informe de Factibilidad”.
Y finalmente, en 2014 El gobierno provincial
encomendó a EPSE continuar con las gestiones necesarias para la construcción
del "Aprovechamiento Hidroenérgetico Multipropósito El Tambolar"
programando la misma en dos Etapas.
Primeramente, en la Etapa I se decidió terminar el
Proyecto Ejecutivo para la obra e iniciar los trabajos de desvío del río
considerando que esto optimizaba sustancialmente los tiempos para la
construcción del proyecto.
En este sentido se contrató La UTE
Techint-Panedile para la ejecución de la ETAPA I, iniciada en marzo de 2015 que
incluyó:
Revisión de la ingeniería básica
Ejecución de la ingeniería ejecutiva del proyecto
La ingeniería de detalle del desvío del rio con
una campaña complementaria de estudios del terreno de emplazamiento del
proyecto.
La consolidación de los Campamentos:
• Campamento Nº 1: se construyó el alojamiento del
personal, instalaciones de servicio de cocina y comedor, lavandería de ropa de
cama, servicios generales para atención de estas instalaciones. Capacidad del
mismo: para 290 personas
• Campamento Nº 2: Obrador, oficinas técnicas de
trabajo y depósitos de la UTE.
• Campamento Nº 3: Oficinas para la inspección de
EPSE: Reacondicionamiento de instalaciones que había en Pachaco.

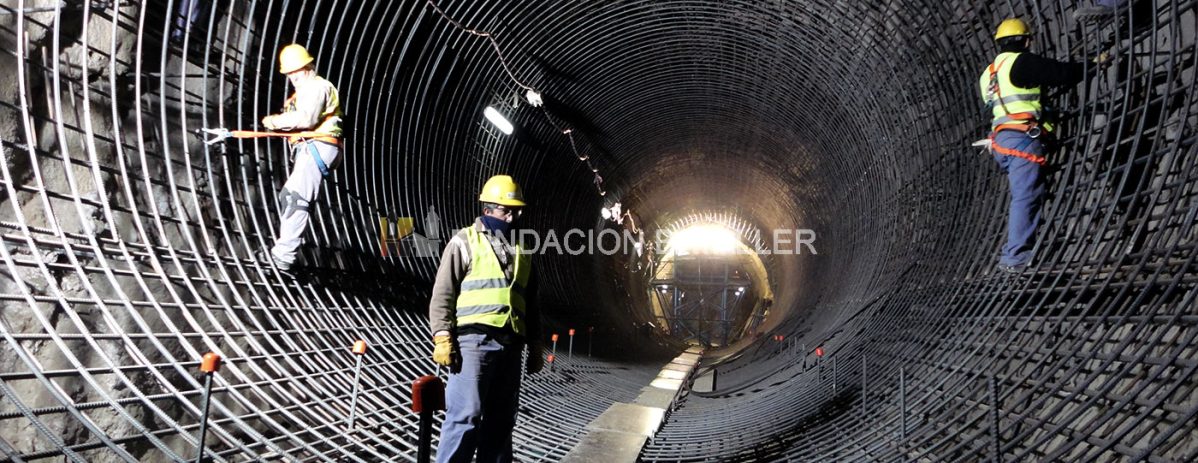

Túneles de desvío del río: durante la construcción
se realizaron dos túneles independientes de sección portal 6.40metros x
6.80metros y 6.00metros x 6.00metros de diámetro con ingresos a distintas
elevaciones, el más elevado se transformará en descargador de fondo.
La Palca
Actualmente se está actualizando la Factibilidad Técnica
para la realización de este proyecto.
La propuesta trata de un aprovechamiento puramente
energético derivando a pelo libre mediante un azud, el agua del río La Palca
que sería conducida por túnel de considerable longitud con lo que se lograría
un salto de 500 m, para obtener en una central en caverna una potencia de 37
Mw. mediante turbina del tipo Pelton de eje vertical y un energía de 196 GWh
anuales.
El conjunto del esquema energético incluye tubería
forzada y chimenea de equilibrio. El cañadón del Río La Palca es una
interesante formación que permite además revisar el proyecto a los efectos de
su potenciación.
